Qual è la differenza tra un rotolo a tre roll e quattro roll?

Nel mondo della fabbricazione dei metalli, poche macchine sono fondamentali per la creazione di fOme cilindriche e coniche come le Rolling Machine . Questi potenti strumenti piegano i fogli piatti di metallo nelle curve, formEo di tutto, dai vasi enormi a pressione e torri di turbine eoliche agli elementi architettonici e alle tubazioni industriali. QuEo si intraprende il viaggio per selezionare l'attrezzatura giusta per un negozio o un progetto, la domanda più comune e critica che si pone è: dovresti scegliere una macchina per il rolling a tre roll o a quattro roll?

Questa non è una questione che sia universalmente "migliore" dell'altro. Invece, si tratta di comprendere le differenze fondamentali nella loro progettazione, operazione e capacità di abbinare la macchina giusta alle richieste specifiche del lavoro. La scelta dipende da fattori come il volume di produzione, la precisione, i tipi di materiali e, naturalmente, il budget.

Questo articolo fornirà un confronto dettagliato e imparziale di macchine per rotoli a tre roll e quattro roll, abbattendo i loro meccanici, vantaggi, limitazioni e applicazioni ideali per potenziare le conoscenze necessarie per prendere una decisione informata.

La funzione core: come funziona la rotazione della piastra

Nella sua più semplice, il rotolamento della piastra prevede la deformazione elasticamente e plasticamente una tela di metallo attorno a un asse centrale. La macchina utilizza una combinazione di forza e rotoli posizionati con precisione per imporre un raggio coerente sul pezzo. Il numero di rotoli e la loro configurazione determinano direttamente il modo in cui la macchina gestisce il metallo, in particolare all'inizio e alla fine del processo di flessione.

La rolling machine a tre roll: semplicità e resistenza

La configurazione a tre roll è il design classico e testato nel tempo. Come suggerisce il nome, è costituito da tre rotoli: due rotoli inferiori e un rotolo superiore.

Esistono due sottotipi principali di macchine a tre roll:

Pinch iniziale (rullo pizzico): Questo è il tipo più comune. I due rotoli inferiori sono guidati dalla potenza e fissati in posizione. Il rotolo superiore si muove verticalmente per applicare la pressione e pizzicare il foglio contro i rotoli inferiori. Per avviare la curva, la lamiera di metallo deve essere alimentata manualmente nella macchina fino a quando non colpisce un arresto posteriore. Il rotolo superiore scende, pizzica il foglio e i rotoli inferiori guidati ruotano per attraversare il materiale, piegandolo contro il rotolo superiore.

Tipo di piramide: In questo stile più vecchio, i rotoli sono disposti a forma di piramide. Il rotolo superiore è centrato sopra i due rotoli inferiori. Tutti e tre i tiri possono muoversi. Sebbene in gran parte sostituiti da design più moderni, le macchine piramidali sono note per la loro capacità di gestire piastre molto spesse.

Vantaggi chiave di una macchina a tre roll:

Investimento iniziale inferiore: Generalmente, le macchine a tre roll hanno un sistema meccanico e idraulico più semplice, rendendole più convenienti da acquistare. Questo è un vantaggio significativo per i negozi, le startup o le operazioni più piccole con un inferiore budget per rotolamento della piastra .

Costruzione robusta: Con meno parti in movimento, sono spesso costruite per essere estremamente robuste e sono adatti rotolamento del piatto pesante e piegarsi molto piastra in acciaio spessa .

Funzionamento e manutenzione più semplici: I sistemi di controllo sono in genere meno complessi e la manutenzione può essere più semplice a causa della disposizione meno complicata dei componenti.

Maggiore capacità massima: Per un determinato prezzo, una macchina a tre roll vanta spesso una maggiore capacità di spessore massimo rispetto a una macchina a quattro roll.

Limitazioni chiave di una macchina a tre roll:

Fine piatte (pre-piegatura richiesta): Questo è lo svantaggio più significativo. Il design iniziale di pizzico non può piegare i bordi di piombo e trailer della piastra senza un'operazione secondaria. Queste sezioni pianeggianti non devono essere "pre-pieghe" su un freno di stampa o utilizzando la macchina da rolling stessa in un processo ingombranto e in più fasi. Ciò aggiunge tempo, richiede un'abilità di operatore extra e può portare a incoerenze.

Meno precisione: Raggiungere un cilindro perfetto con un raggio costante da Edge a Edge è più impegnativo e dipendente dall'operatore a causa del problema di fine piatta.

Efficienza inferiore: La necessità di pre-flessione e l'alimentazione manuale del materiale rende il processo generale più lento, che è meno ideale per Fabbricazione di metallo ad alto volume ambienti.

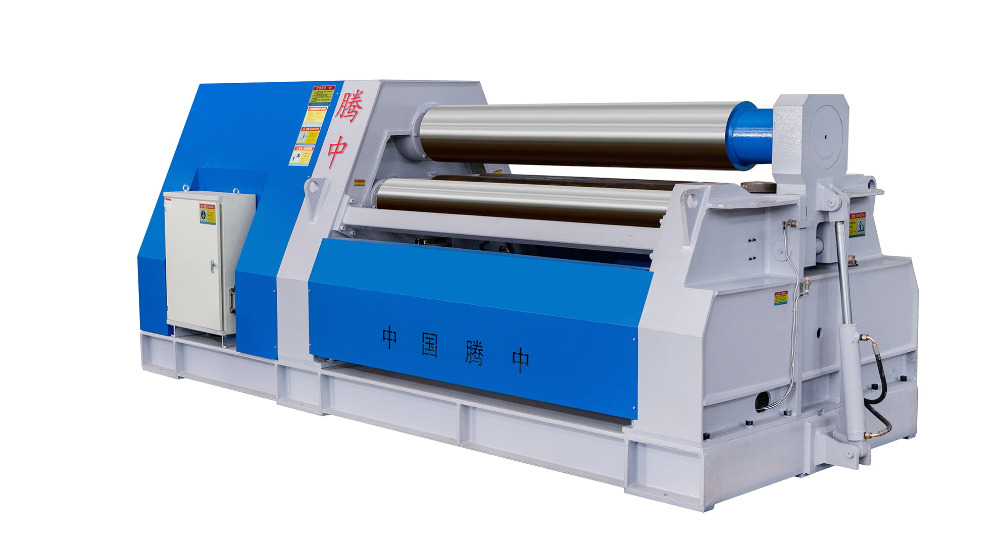

La rolling machine a quattro roll: precisione ed efficienza

La macchina a quattro roll aggiunge un quarto rotolo critico all'equazione. In genere presenta due rotoli inferiori e due rotoli superiori. La configurazione è progettata per superare la limitazione primaria del design a tre roll.

In una configurazione standard a quattro roll:

Il rotolo posteriore inferiore è il rotolo guidato da principale.

Il rotolo anteriore inferiore e il rotolo posteriore superiore possono muoversi verticalmente.

Il rotolo anteriore superiore è spesso fisso o può ruotare.

Il vantaggio rivoluzionario: eliminare le estremità piane

Il genio della macchina a quattro roll risiede nella sua capacità di afferrare la piastra sia sopra che sotto Prima Il processo di flessione inizia. Ecco come funziona:

Caricamento: La piastra viene inserita tra i rotoli posteriori anteriori e superiori.

Serraggio: Il rotolo anteriore inferiore aumenta e il rotolo posteriore superiore scende, bloccando saldamente la piastra. Non è necessario nutrire la piastra a un arresto posteriore.

Pre-piegare il bordo anteriore: Con la piastra bloccata, il rotolo anteriore superiore scende per pre-piegare il bordo anteriore della piastra contro il rotolo posteriore inferiore guidato dal punto di vista principale. Questo accade automaticamente, proprio all'inizio del ciclo.

Rotolando: Una volta che il bordo anteriore è piegato, la macchina procede con l'intero processo di rotazione. I rotoli ruotano, formando la piastra in un cilindro.

Pre-piegare il bordo posteriore: Quando il rotolo è quasi completo, la macchina può utilizzare la stessa azione di bloccaggio e piegatura per pre-piegare il bordo finale prima che la parte sia completata e rilasciata.

Questo processo integrato è il motivo per cui le macchine a quattro roll sono sinonimo di rotolamento della piastra di precisione and Flessione della piastra CNC .

Vantaggi chiave di una macchina a quattro roll:

Nessuna estremità piatta / pre-flessione integrata: Il singolo più grande vantaggio. Elimina completamente l'operazione pre-flessione secondaria, risparmiando un enorme tempo e lavoro.

Precisionee e coerenza superiori: L'azione di serraggio fornisce un controllo superiore sul pezzo, minimizzando lo slittamento e garantendo un cilindro perfettamente simmetrico con un raggio coerente per tutta la sua lunghezza. Questo è fondamentale per fabbricazione del cilindro industriale .

Aumento della produttività e dell'automazione: Il processo è più veloce, richiede meno interventi manuali ed è molto più facile da integrare Sistemi di controllo CNC . Questo lo rende ideale per Formazione di metallo automatizzato cellule.

Funzionamento più semplice: Mentre la macchina stessa è più complessa, l'effettivo processo di rotazione è spesso più semplice per l'operatore, che richiede meno abilità per ottenere risultati perfetti. Caratteristiche come cono rolling machine Le funzionalità sono anche spesso più facili e precise su un design a quattro roll.

Sicurezza migliorata: L'operatore ha meno interazione con la piastra in movimento, in quanto è bloccata e controllata durante il processo.

Limitazioni chiave di una macchina a quattro roll:

Costo iniziale più elevato: La complessità aggiunta del quarto rotolo, il suo sistema di guida e i controlli più sofisticati comportano un prezzo di acquisto più elevato.

Capacità massima leggermente inferiore: Per una macchina di dimensioni e costi fisici simili, un roll a quattro roll potrebbe avere una capacità di spessore massimo leggermente inferiore rispetto a una macchina a tre roll robusta, poiché una certa resistenza viene scambiata per complessità e precisione.

Aumento della complessità di manutenzione: Con più parti mobili e idraulica e elettronica avanzati, la manutenzione richiede conoscenze più specializzate.

Confronto testa a testa: una tabella di riepilogo

Fare la scelta giusta per la tua operazione

La decisione tra una macchina a tre e quattro roll alla fine si riduce alle tue esigenze specifiche.

Scegli un rotolamento a tre roll se:

Tuo Attività di fabbricazione dei metalli è con un budget limitato.

Il tuo lavoro è principalmente focalizzato su rotolamento del piatto di misurazione pesante dove lo spessore estremo è la preoccupazione principale, non l'output ad alto volume.

Hai già un freno di stampa capace in grado di gestire le operazioni pre-flessione.

Le corse di produzione sono più brevi e puoi tollerare il tempo extra richiesto per la pre-flessione.

Lavori su un'ampia varietà di progetti unici piuttosto che su corse ripetitive e ad alto volume.

Scegli un rotolamento a quattro rotoli se:

Produttività and efficienza sono le tue priorità migliori.

Hai bisogno di alta precisione e qualità costante per ogni parte, come in produzione di recipienti a pressione or rotolamento di tubi commerciali .

Si desidera ridurre i costi del lavoro e la gestione manuale automatizzando il processo di flessione.

Si prevede di integrare la macchina in un Fabbricazione in metallo CNC flusso di lavoro.

L'investimento iniziale più elevato può essere giustificato da un rendimento più rapido sugli investimenti (ROI) attraverso un aumento della produttività e un minor costo del lavoro.

Conclusione

Nel dibattito tra i rotoli di tre roll e quattro roll, non esiste un vincitore assoluto. La macchina a tre roll rimane un pilastro della forza e della convenienza, una soluzione perfetta per molti negozi di lavoro che apprezzano la robustezza e hanno i mezzi per gestire le sue stranezze operative. Al contrario, la macchina a quattro roll è una testimonianza dell'efficienza ingegneristica moderna, progettata per massimizzare la produzione, la precisione e la redditività in ambienti di produzione esigenti.

Comprendere le differenze meccaniche fondamentali-in particolare la capacità del quattro roll di bloccare e pre-Bend automaticamente-è la chiave per valutare il loro valore per il tuo macchinari in lamiera esigenze. Pestando attentamente i requisiti del progetto, il volume di produzione e i parametri finanziari, puoi selezionare la macchina che modellerà davvero il futuro delle tue capacità di fabbricazione.
