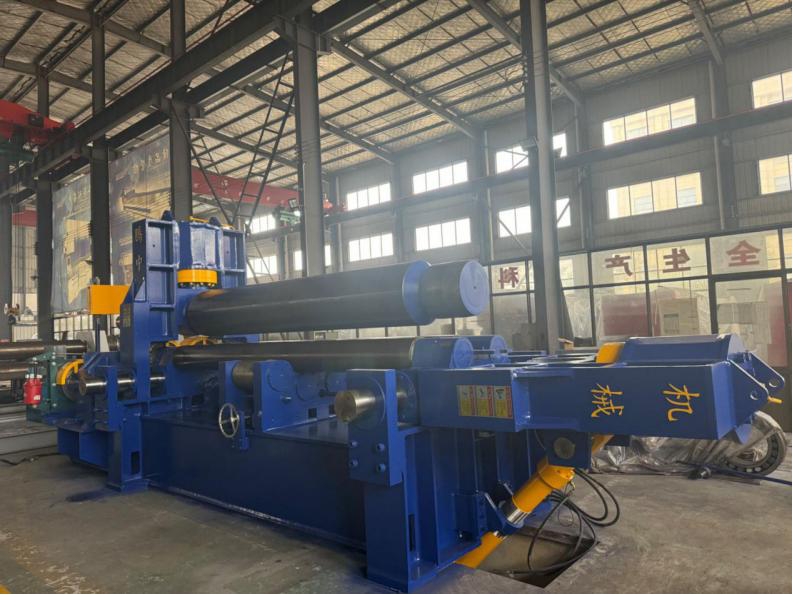

Arrotolatrice idraulica a 3 rulli

1. Questo tipo di avvolgitrice per piastre ha la funzione di pre-piegatura dell'estremità della piastra e il bordo dritto rimanente della pre-piegatura è inferiore a 2,5 volte lo spessore della piastra.

2. Adottare la tecnologia di livellamento elettronico automatico EPS, monitoraggio in tempo reale e regolazione in tempo reale, regolare automaticamente il livellamento del rullo superiore e mantenere paralleli i rulli superiore e inferiore.


3. L'esclusivo processo di post-piegatura di questo tipo di laminatoio per piastre può realizzare la pre-piegatura alla fine, la piegatura continua senza angolo posteriore e il processo di piegatura è un display completamente digitale.


4. Display digitale touchscreen LCD di grandi dimensioni, interfaccia di controllo del dialogo uomo-macchina, funzionamento efficiente e intuitivo.


5. La compensazione fissa del disturbo del rullo superiore è combinata con la compensazione variabile del disturbo del rullo inferiore per superare efficacemente l'influenza della deformazione del disturbo e migliorare la rettilineità del prodotto.


6. Con una varietà di funzioni di protezione da sovraccarico e sicurezza, interblocco, allarmi e messaggi di guasto automatici, è possibile prevenire efficacemente operazioni errate e proteggere la sicurezza delle apparecchiature e degli operatori.


7. Telaio e staffa saldati complessivi ad alta resistenza, struttura robusta, durevole. Il telaio adotta una struttura a telaio, un elevato coefficiente di sezione di torsione, un minor numero di bulloni di ancoraggio e una comoda installazione e messa a punto.


8. L'intero telaio è ricotto per eliminare lo stress e non deformarsi mai.


9. Il rullo di lavoro è forgiato integralmente 42crmo, dopo il processo di rinvenimento e tempra. Il materiale del rullo è acciaio 45#, trattamento temperato, durezza HB190~220.


10. Serie di valvole di sovrapposizione per la selezione della valvola idraulica, il layout del tubo è semplice, facile da mantenere e da eseguire il debug.

PREV：Macchina arrotolatrice meccanica a 3 rulli
NEXT：Macchina per laminazione di piastre CNC a 4 rulli

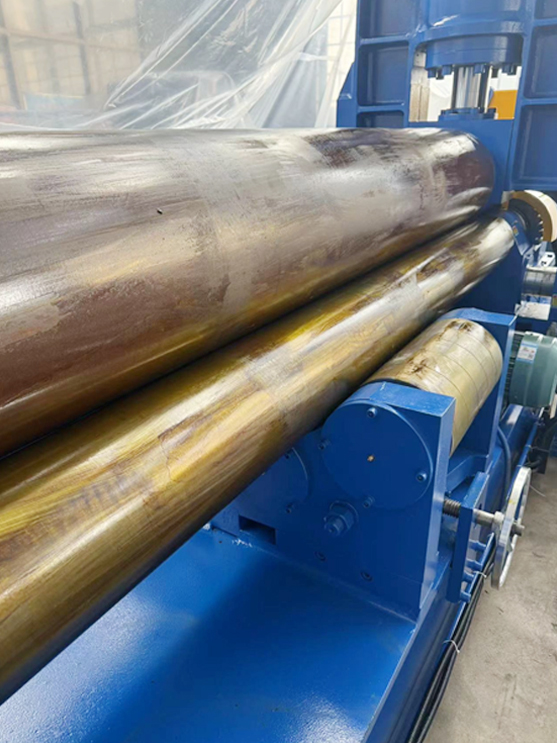

Dispositivo di montaggio del rullo

Il dispositivo a rullo superiore è composto da un rullo superiore, un cilindro dell'olio principale, una sede del cuscinetto a rulli superiore e un cuscinetto di allineamento a doppia fila.
Due cilindri principali forniscono la pressione necessaria per arrotolare il foglio e la pressione di esercizio del cilindro principale è di 19,5 MPa.
Il cuscinetto di allineamento a doppia fila adotta un cuscinetto a rulli di allineamento a bassa velocità e per carichi pesanti.
Il rullo superiore ha la forma di un tamburo, utilizzato per compensare la flessione deformativa del rullo superiore.

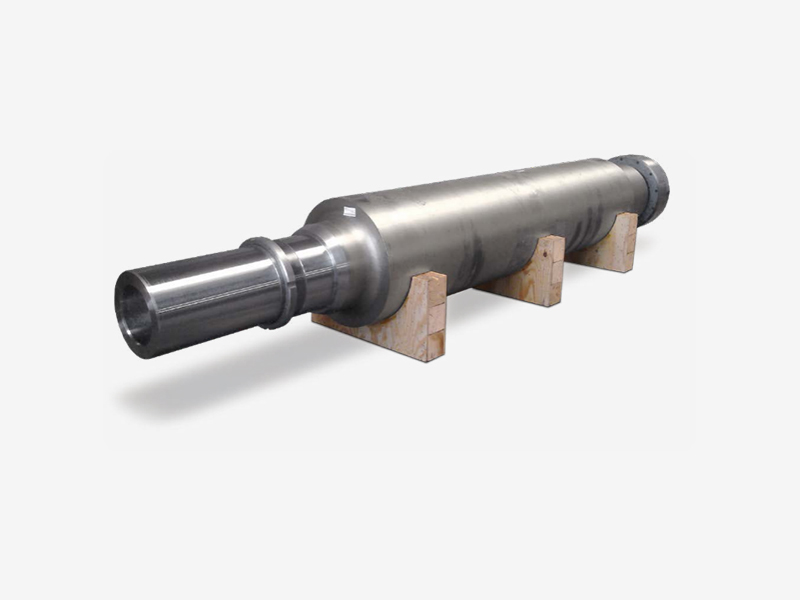

Il rullo superiore è realizzato in 42CrMo, temperato dopo lavorazione grossolana, HB260-300; Dopo la finitura, tempra a media frequenza HRC45-50.

Rullo inferiore e dispositivo di movimentazione orizzontale

Il dispositivo del rullo inferiore è composto da un rullo inferiore, una sede del cuscinetto del rullo inferiore, un cuscinetto scorrevole del rullo inferiore, un ingranaggio di ingresso del rullo inferiore, ecc.
Il dispositivo a rullo inferiore fornisce una coppia positiva e negativa per il foglio in bobina. Attraverso l'ingranaggio di uscita della trasmissione principale e l'ingranaggio di ingresso del rullo inferiore, coppia di trasmissione.
Il rullo inferiore è realizzato in acciaio 45#, temperato e lavorato e la superficie del corpo del rullo è rinforzata meccanicamente.
Il cuscinetto di scorrimento del rullo inferiore è realizzato in materiale composito autolubrificante SF-1.
Il dispositivo di movimento orizzontale è alimentato dal motore di movimento orizzontale e aziona il telaio e i componenti del rullo superiore per muoversi orizzontalmente attraverso il meccanismo di trasmissione a vite senza fine e il meccanismo di trasmissione a spirale per realizzare la pre-piegatura del pezzo e l'avvolgimento asimmetrico.

Rullo inferiore e dispositivo di movimentazione orizzontale

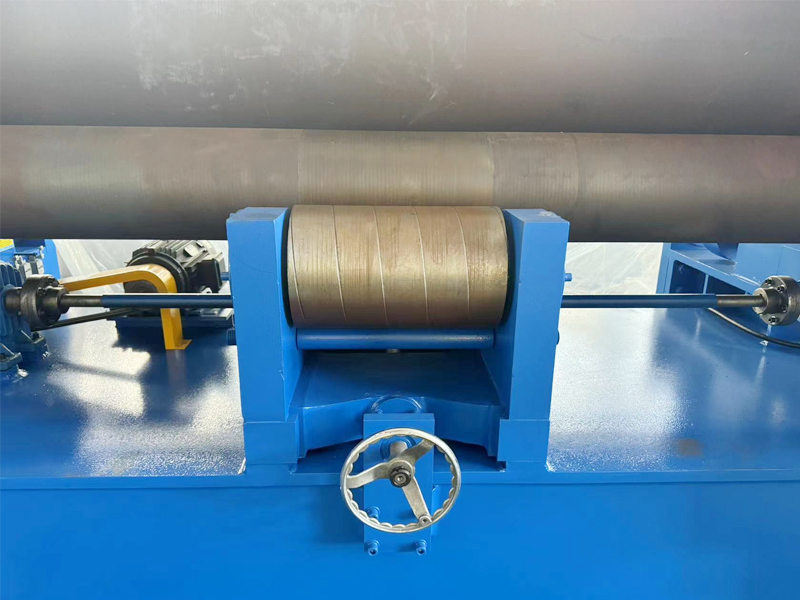

Il dispositivo tenditore è composto da una combinazione di tenditori, un meccanismo a cuneo obliquo e un meccanismo a spirale.
La vite di regolazione avvicina o separa i due gruppi di cunei inclinati, sollevando o abbassando così la combinazione di tenditori.
Il rullo è realizzato in acciaio 45, trattamento temperato e la durezza è inferiore a quella del rullo inferiore.

Sistema di azionamento principale

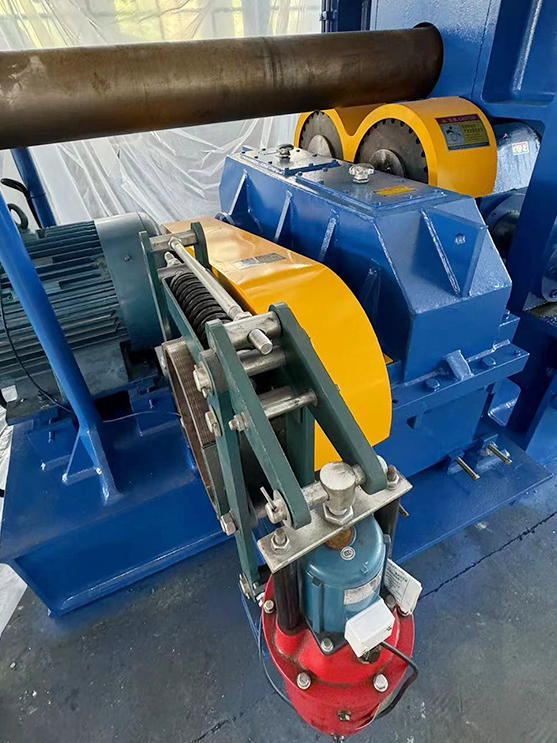

Il sistema di azionamento principale è composto dal motore principale, dal riduttore, dall'ingranaggio di uscita, ecc.
Il sistema può ruotare positivamente e negativamente per fornire potenza di lavoro e trasferire la coppia al rullo inferiore attraverso il riduttore principale, l'ingranaggio di uscita e l'ingranaggio del rullo inferiore, in modo che il rullo inferiore ruoti e si affidi all'attrito per portare a termine l'avanzamento della piastra. il lavoro di avvolgimento.

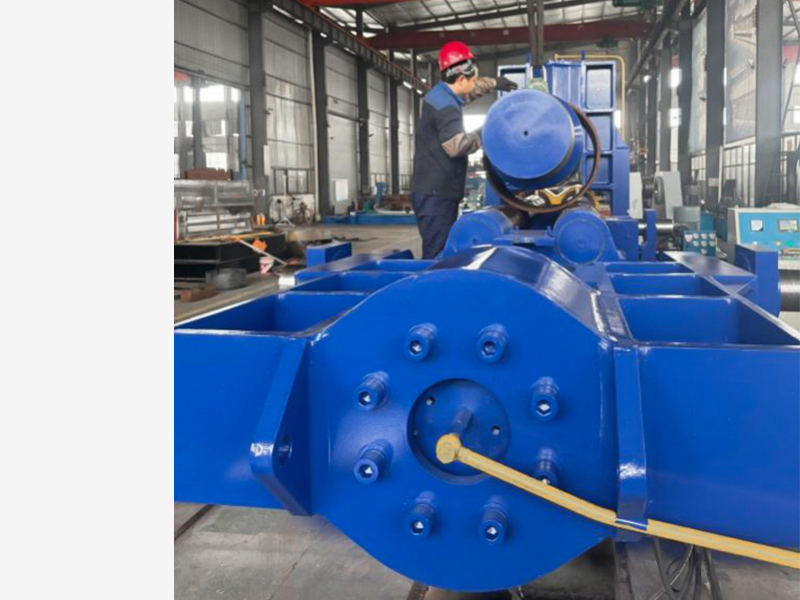

Dispositivo di ribaltamento

Il dispositivo di ribaltamento è composto da un albero perno, un pistone, un cilindro idraulico di ribaltamento, un supporto, ecc.
Il cilindro idraulico di ribaltamento fa ribaltare o ripristinare il telaio di ribaltamento. Quando il telaio è ribaltato, è facile rimuovere il prodotto lungo l'estremità della punta.

◆ Dispositivo di bilanciamento: Il dispositivo di bilanciamento è costituito da due tiranti e da una trave di bilanciamento.
Dopo il ribaltamento del telaio laterale ribaltabile, il dispositivo di bilanciamento preme la coda del rullo superiore per mantenere l'equilibrio del rullo superiore.

◆ Cremagliera: Telaio fisso e ribaltato per la saldatura dei particolari, dopo la saldatura invecchiamento con vibrazioni per eliminare il trattamento di stress. Il telaio viene utilizzato per montare il cilindro idraulico e spostare orizzontalmente i componenti del rullo superiore.

◆ Piastra di base: Il telaio è una struttura scatolata saldata, trattamento di ricottura. Utilizzato per installare i componenti.

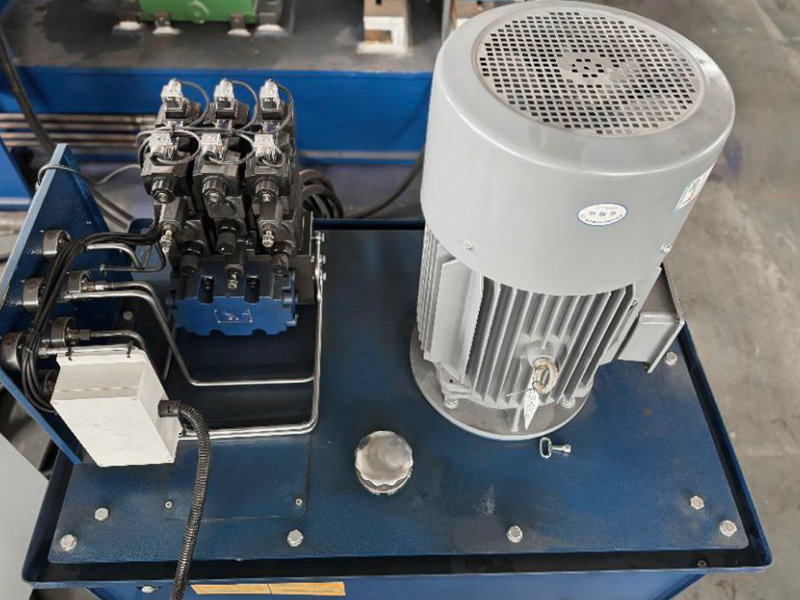

Sistema idraulico

Il sistema idraulico è composto da una pompa a ingranaggi, un gruppo di valvole, parti di collegamento del fluido, parti ausiliarie idrauliche, ecc.
Serie di valvole di sovrapposizione per la selezione della valvola idraulica, la pipeline non è solo semplice ma facile da mantenere ed eseguire il debug.
Il sistema è costituito da tre circuiti, un circuito di protezione da sovrapressione e regolazione della pressione, un circuito di sincronizzazione e un circuito di velocità.
Il circuito di regolazione della pressione regola la pressione di esercizio del sistema attraverso la valvola di sicurezza principale. La pressione di esercizio del sistema è di 19,5 MPa.
Il circuito sincronizzato sincronizza la salita e la discesa del rullo superiore attraverso la valvola a farfalla shunt e la valvola a farfalla viene regolata su e giù; Rilevamento della regola magnetica del reticolo, precisione di posizionamento sincrono del rullo superiore di ± 0,15 mm.
Il circuito di velocità controlla l'inclinazione e il ripristino del telaio laterale inclinabile e regola la velocità di strozzamento del circuito attraverso la valvola a farfalla.

◆ Varie protezioni: La salita e la discesa del rullo superiore sono rispettivamente protette dalla valvola di sicurezza come limite di pressione.

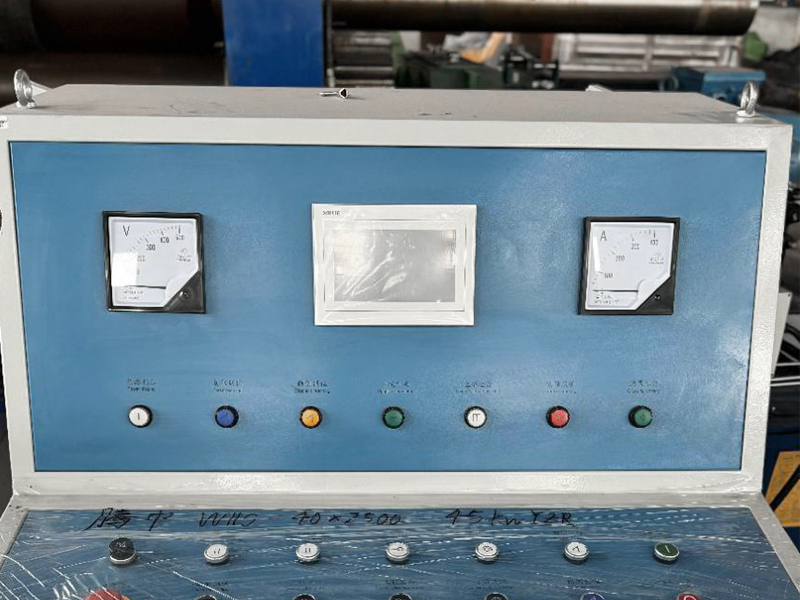

Sistema di controllo elettrico

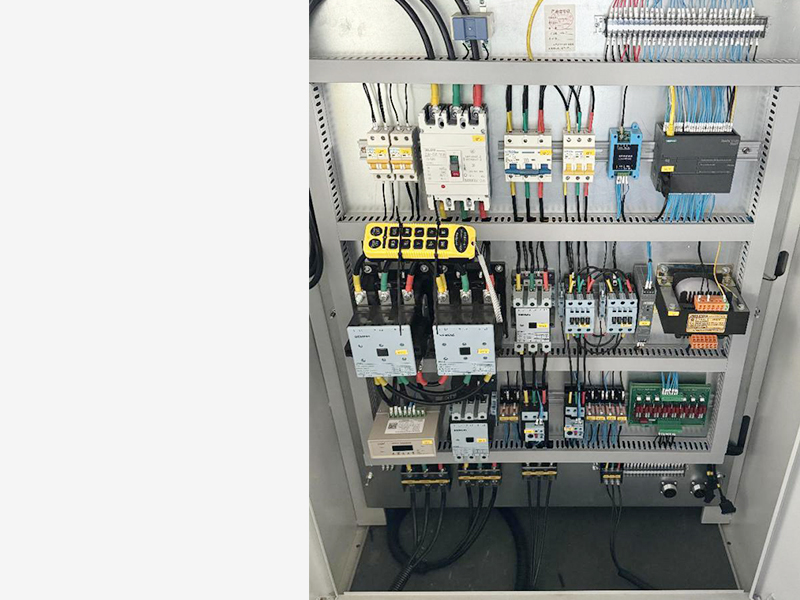

Il sistema di controllo elettrico è costituito da un armadio di controllo elettrico, un tavolo operatorio e una scatola dei pulsanti portatile.
Principali indicatori tecnici del sistema:
La tensione operativa del sistema è 380 V/50 Hz.
La temperatura ambiente è compresa tra -5 gradi e 45 gradi.
Il circuito di controllo adotta un sistema di controllo programmabile PLC, meno relè, funzionamento affidabile e lunga durata.
Il quadro elettrico è dotato di tutti i pulsanti e gli indicatori per completare l'intero processo di avvolgimento, in grado di controllare lo stato di funzionamento e il funzionamento dell'intera macchina. La pulsantiera portatile offre comodità per il controllo delle operazioni chiave nel funzionamento del flusso.

Sistema di controllo numerico

Il sistema CNC ha le funzioni di monitoraggio in tempo reale, controllo sul posto e breve memoria elettrica nel processo di laminazione.
Monitoraggio in tempo reale: il touch screen visualizza in qualsiasi momento lo spostamento Y su e giù per il cilindro principale del rullo superiore e il movimento orizzontale X del rullo superiore.
Funzione di controllo sul posto: i tasti numerici e funzione sul touch screen possono impostare i parametri di processo, che possono realizzare il controllo sul posto del rullo superiore su e giù e del movimento orizzontale.

Macchina arrotolatrice universale per piastre a rullo superiore

La macchina adotta un rullo superiore a forma di tamburo e un rullo inferiore di diametro inferiore, e la parte inferiore del rullo inferiore è supportata da un rullo che può essere regolato su e giù.
Quando il pezzo viene arrotolato, l'altezza del rullo può essere regolata in base alle necessità e l'uniformità della larghezza del giunto longitudinale del prodotto può essere ottenuta con elevata precisione.

◆ Regolazione della laminazione di lastre spesse: Quando si lamina una piastra spessa, il rullo si solleva e fornisce una pressione inversa al rullo inferiore per generare una deflessione inversa per compensare l'eccessiva deflessione del rullo superiore, per ottenere un raggio di curvatura simile tra il centro e entrambe le estremità del prodotto e ridurre l'errore di uniformità della larghezza del giunto longitudinale del prodotto.

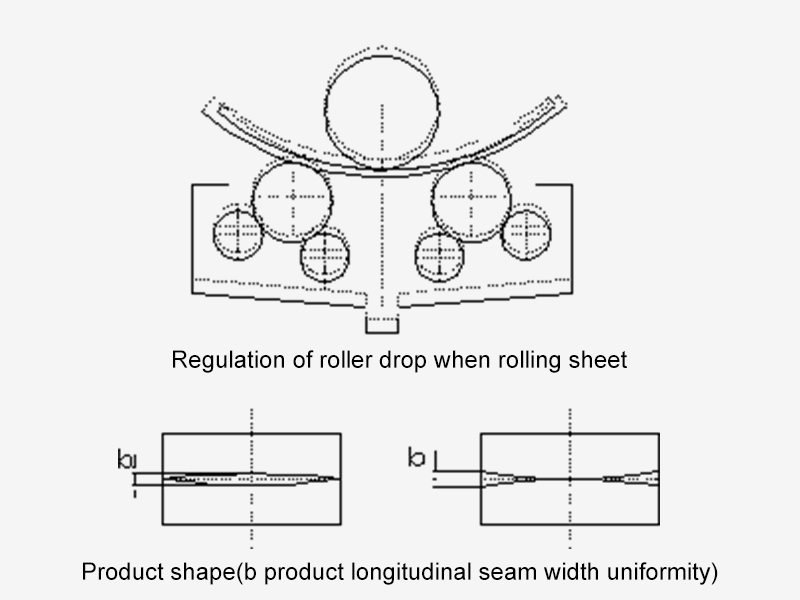

◆ Regolazione del foglio laminato: Quando si arrotola il foglio, il rullo cade, in modo che il rullo inferiore possa produrre una certa deflessione sotto l'azione della pressione di esercizio per compensare l'influenza della forma del rullo superiore, per ottenere il centro e le due estremità del raggio di curvatura dell'avvolgimento del prodotto è simile, ridurre l'errore di uniformità della larghezza del giunto longitudinale del prodotto.

◆ Forma dell'articolo: L'errore di uniformità della larghezza della cucitura longitudinale è piccolo. Se regolato correttamente, il raggio di curvatura del centro e di entrambe le estremità del prodotto è abbastanza vicino ed è possibile ottenere l'uniformità della larghezza della cucitura longitudinale del prodotto con elevata precisione.

◆ Piegamento all'indietro: Il rullo superiore preme verso il basso mentre il rullo inferiore ruota; L'estremità della piastra adotta la piegatura a pressione diretta; Non c'è angolo posteriore, l'estremità del bordo dritto rimanente è controllata sul cerchio standard e la rotondità del prodotto è elevata.

◆ Piegatura simmetrica: Il rullo inferiore gira positivamente e negativamente, pre-piegando le due estremità della piastra e quindi avvolgendola simmetricamente, il prodotto ha un angolo retto, il bordo dritto rimanente è difficile da controllare e il prodotto ha scarsa rotondità

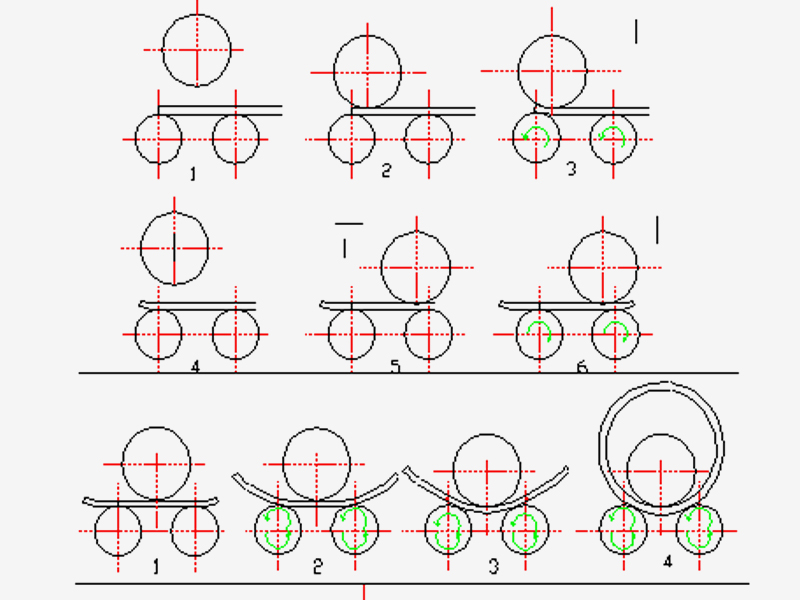

Processo di avvolgimento

◆ Fine piega:

① La distanza tra i rulli superiore e inferiore è separata (il rullo superiore si alza di una sezione).
② Il rullo superiore si muove orizzontalmente verso sinistra o destra e la sua posizione è tale che la piastra d'acciaio può essere bloccata tra i rulli superiore e inferiore quando il rullo superiore cade.
③ Il rullo superiore scende
④ Guidare il rullo inferiore e piegare la parte rimanente del bordo dritto del lato di lavorazione.
⑤ Nello stesso processo, piega il bordo dritto rimanente sull'altro lato.

◆ Piegatura simmetrica:

① Regolare il rullo superiore in una posizione simmetrica con il rullo inferiore, quindi inserirlo nella piastra d'acciaio.
② Avviare i cilindri sinistro e destro e premerli in modo che il rullo superiore prema la piastra d'acciaio e guidi il rullo inferiore per piegare la piastra d'acciaio
③ Aumentare gradualmente la quantità di pressione e azionare ripetutamente la rotazione del rullo di lavoro per completare la lavorazione tubolare. Cioè per completare la piegatura del cilindro.

◆ Di carica:

Spostare il rullo superiore nella posizione limite superiore centrale e il telaio di ribaltamento non si sposta in altre posizioni. In questo momento, il dispositivo di bilanciamento bilancia il rullo superiore. Cassone ribaltabile a cremagliera ribaltabile.

Ripristino del rack ribaltato

Quando si avvolgono pezzi ad arco circolare e si eseguono altre azioni di piegatura ordinarie, l'estremità viene generalmente piegata per prima.
1) Come mostrato nella Figura 5-3, spostare il rullo superiore su un lato, regolare la pressione inferiore all'altezza corrispondente e piegare prima un'estremità.
2) Ruotare il rullo di lavoro per piegare la sezione centrale.
3) Invertire il funzionamento del rullo di lavoro e spostare il lato destro della parte di piegatura completata nella posizione vicino al rullo inferiore destro.
4) Il rullo superiore si solleva e si sposta dall'altro lato.
5) Il rullo superiore regola la pressione inferiore all'altezza corrispondente e guida il rullo di lavoro per piegare la parte rimanente della sezione centrale.
6) Infine, piega l'estremità dell'altro lato.
