Come funziona il pressa piegatrice sincrona con asse di torsione ordinaria mantenere accuratamente la consistenza angolare dell'intera lunghezza del pezzo durante il processo di piegatura?
IL pressa piegatrice sincrona con asse di torsione ordinaria mantiene la coerenza angolare su tutta la lunghezza del pezzo attraverso il meccanismo di sincronizzazione dell'albero di torsione. Ecco una ripartizione di come funziona questo sistema per ottenere angoli di piegatura coerenti:
Meccanismo di sincronizzazione dell'albero di torsione

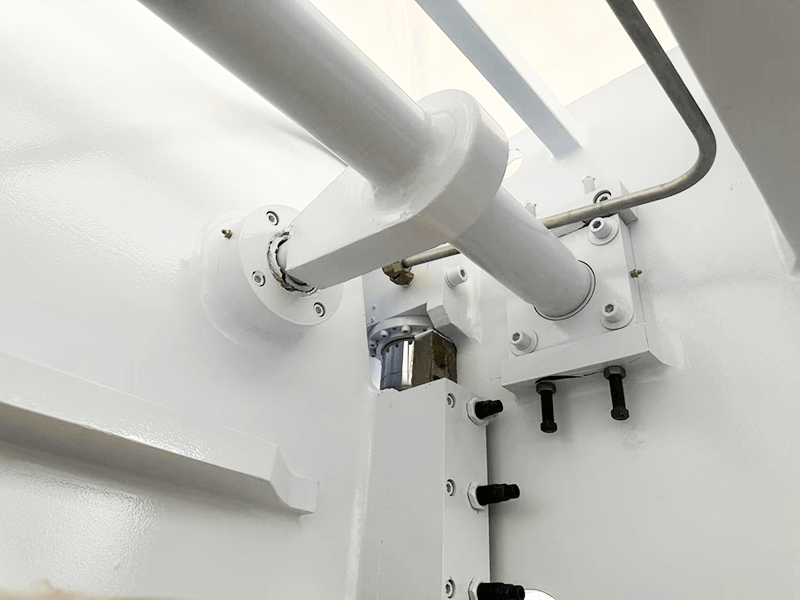

L'albero di torsione è un collegamento meccanico rigido che collega entrambe le estremità della pressa piegatrice, sincronizzando il movimento della trave superiore (montante) durante il processo di piegatura.
Questo albero agisce come una molla rotazionale, garantendo che quando un lato della macchina si muove, l'altro lato si muova esattamente in sincronia. Questo collegamento impedisce qualsiasi inclinazione o disallineamento laterale, che è fondamentale per mantenere una pressione uniforme lungo l'intera lunghezza del pezzo.
Distribuzione della forza
L'albero di torsione distribuisce uniformemente la forza esercitata dal pistone su entrambi i lati della macchina. Questa applicazione uniforme della forza fa sì che l'angolo di piegatura rimanga costante da un'estremità all'altra della lamiera.
Mentre la matrice superiore preme sulla lamiera, l'albero contrasta eventuali discrepanze causate dalle tolleranze meccaniche, garantendo che la pressione di piegatura sia la stessa su entrambi i lati.
Progettazione e rigidità del meccanismo
Il design rigido dell'asse di torsione impedisce qualsiasi flessione o torsione durante l'operazione di piegatura, che è un problema comune con le macchine non sincronizzate. Questa rigidità è fondamentale per mantenere la precisione angolare della piega.
Qualsiasi leggero movimento o flessione su un lato della macchina viene immediatamente compensato dall'albero di torsione, che mantiene il parallelismo delle matrici superiore e inferiore durante tutto il processo di piegatura.
Sistema di bilanciamento meccanico
Le presse piegatrici sincrone ad asse di torsione sono spesso dotate di un sistema di bilanciamento meccanico per correggere eventuali piccoli squilibri che potrebbero portare a variazioni di angolo. Questo sistema garantisce che anche se vi sono piccole differenze nelle proprietà del materiale o nello spessore lungo la lunghezza della lastra, la consistenza angolare non viene compromessa.
Il meccanismo di bilanciamento collabora con l'albero di torsione per garantire che la trave superiore scenda uniformemente, mantenendo l'angolo di piegatura desiderato lungo l'intera lunghezza del pezzo.
Regolazioni e calibrazione manuali
Queste macchine solitamente consentono regolazioni manuali per ottimizzare i parametri di piegatura. Gli operatori possono apportare lievi modifiche alla posizione degli stampi o alle impostazioni della pressione per tenere conto delle variazioni del materiale o dell'usura della macchina nel tempo.
Anche la calibrazione regolare della macchina e dell'albero di torsione è una pratica standard per garantire che il sistema mantenga le sue capacità di precisione per lunghi periodi di funzionamento.

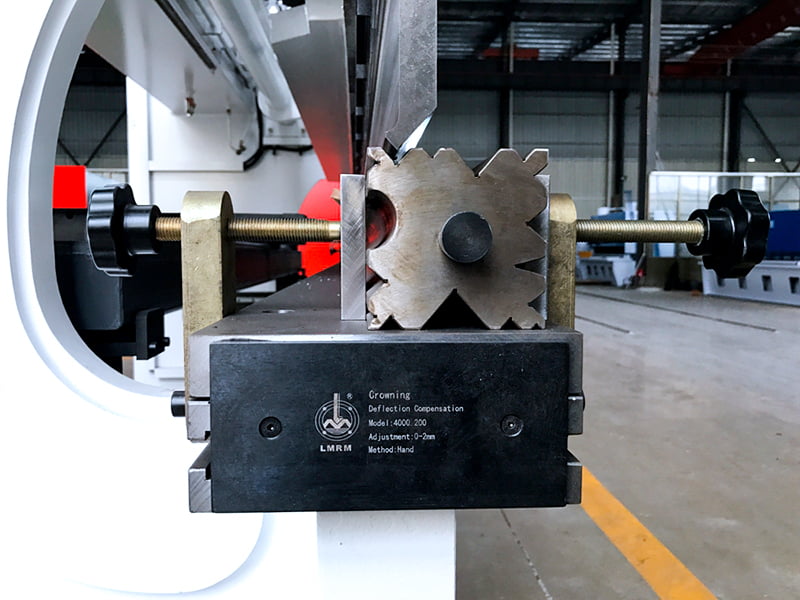

Strumenti coerenti e allineamento dello stampo
Il corretto allineamento delle matrici superiore e inferiore è fondamentale per mantenere la consistenza angolare. Il design della normale pressa piegatrice sincrona con asse di torsione garantisce che gli stampi siano perfettamente allineati, riducendo la possibilità di variazione angolare.
L'utilizzo di utensili coerenti e di alta qualità che si adattano perfettamente alla configurazione dello stampo contribuisce anche a uniformare gli angoli di piegatura dell'intero pezzo.
Vantaggio chiave: semplicità e affidabilità
Uno dei principali vantaggi derivanti dall'utilizzo di un sistema sincrono con asse di torsione è la sua semplicità meccanica. A differenza dei complessi sistemi CNC o idraulici che si basano su sensori e controlli automatizzati, l'albero di torsione fornisce una soluzione affidabile e semplice per mantenere angoli di piega costanti, facilitando il funzionamento e la manutenzione.
Limitazioni:
Nonostante i suoi vantaggi, questo sistema presenta i suoi limiti rispetto alle macchine a controllo CNC. È meno capace di gestire curve altamente complesse o di compensare le variazioni nelle proprietà dei materiali in tempo reale.
Le regolazioni manuali e la dipendenza dai collegamenti meccanici fanno sì che, sebbene sia efficace per compiti più semplici, ottenere una precisione ultraelevata potrebbe essere difficile senza l'intervento dell'operatore.
IL pressa piegatrice sincrona con asse di torsione ordinaria utilizza l'albero di torsione per sincronizzare il movimento di entrambe le estremità del pistone, garantendo una distribuzione uniforme della forza e stabilità meccanica. Ciò si traduce in una piegatura angolare costante su tutta la lunghezza del pezzo, rendendolo adatto per operazioni di piegatura semplici dove è richiesta una sincronizzazione precisa.
