Come si allinea e si livella una macchina per laminazione di lastre prima dell'uso?

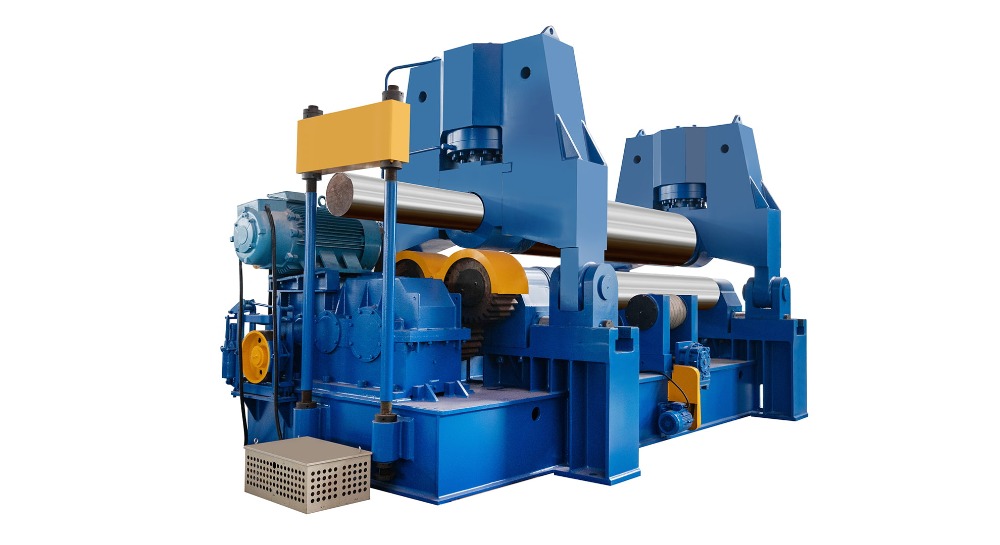

Il corretto allineamento e livellamento sono passaggi essenziali prima di utilizzare a macchina per laminazione di lastre . Questi passaggi influenzano direttamente la precisione delle parti laminate, la durata della macchina e la sicurezza complessiva del processo di laminazione. Una macchina per laminazione di lastre disallineata o livellata in modo non uniforme può produrre cilindri non rotondi, creare sollecitazioni inutili sul telaio e sui rulli e causare l'usura prematura dei componenti meccanici.

Comprendere l'importanza dell'allineamento e del livellamento

La precisione di una macchina rullatrice dipende in larga misura da quanto bene è impostata. L'allineamento garantisce che i rulli siano paralleli e centrati correttamente, consentendo una pressione uniforme sulla piastra. Il livellamento, invece, garantisce che la base della macchina poggi uniformemente sulla fondazione, riducendo al minimo le vibrazioni e le sollecitazioni strutturali.

Quando la macchina non è allineata o livellata correttamente, potrebbero verificarsi i seguenti problemi:

• Pressione di rotolamento irregolare: Fa sì che un lato della piastra sia più spesso o più stretto dell'altro.
• Cilindri ovali: Risultati in coni o ovali invece di sezioni circolari perfette.
• Usura eccessiva su cuscinetti e rulli: A causa della distribuzione non uniforme del carico.
• Aumento del consumo energetico e del rumore: Perché i rotoli sono sotto tensione.
• Precisione e ripetibilità ridotte: Portando a tassi di scarto più elevati.

Garantendo che la laminatrice sia livellata e allineata prima di ogni operazione importante o dopo lo spostamento, gli operatori possono mantenere una precisione di laminazione costante e prolungare la durata della macchina.

Controlli preparatori prima del livellamento

Prima di iniziare il processo di allineamento e livellamento, è necessario completare diverse fasi preparatorie per creare una base stabile e garantire la precisione della misurazione.

UN. Ispeziona la fondazione

• La fondazione in cemento deve essere solida, priva di crepe e sufficientemente spessa da sopportare il peso e le vibrazioni della macchina.
• Se si utilizzano bulloni di ancoraggio, verificare che siano sicuri e posizionati correttamente secondo il piano di installazione.
• Rimuovere polvere, olio e detriti dalla superficie prima del posizionamento.

B. Controllare il posizionamento della macchina

• Posizionare la calandra approssimativamente in posizione utilizzando un dispositivo di sollevamento o un carrello elevatore.
• Garantire uno spazio adeguato intorno alla macchina per la manutenzione, l'alimentazione e la movimentazione dei materiali.
• Verificare che la base della macchina poggi uniformemente sui pattini di supporto.

C. Esaminare le specifiche del produttore

• Consultare il manuale di installazione per i limiti di tolleranza consigliati, i punti di riferimento e le procedure di livellamento.
• Ciascun modello può avere requisiti di allineamento specifici, in particolare tra i rulli superiore e inferiore.

D. Raccogli gli strumenti giusti

• Livelle di precisione (precisione 0,02–0,05 mm/m)
• Comparatori e basi magnetiche
• Spessimetri
• Bordi dritti e righelli in acciaio
• Piastre di spessore o cunei di livellamento
• Chiavi dinamometriche
• Strumenti di allineamento laser (opzionali, per configurazioni avanzate)

Avere strumenti accurati e un ambiente di lavoro pulito garantisce che le letture siano affidabili e che le regolazioni possano essere apportate con sicurezza.

Livellamento della base della macchina

Il livellamento della base della macchina è il primo passo importante e funge da base per il corretto allineamento dei rulli.

Passaggio 1: livellamento approssimativo

• Abbassare la macchina per laminazione delle lastre sui supporti di montaggio o sul telaio di base.
• Regolare ogni angolo utilizzando spessori o viti di livellamento finché la macchina non si trova approssimativamente a livello.
• Utilizzare una lunga livella a bolla posizionata lungo il letto e attraverso il telaio per confermare la planarità iniziale.

Passaggio 2: livellamento fine

• Posizionare la livella di precisione sul letto sia in direzione longitudinale che trasversale.
• Regolare gradualmente i bulloni di livellamento, partendo dal centro e procedendo verso l'esterno fino agli angoli.
• L'obiettivo è raggiungere una planarità entro ±0,02 mm per metro o come raccomandato dal produttore.
• Ricontrollare le letture dopo ogni regolazione, lasciando il tempo alla macchina di stabilizzarsi dopo ogni modifica.

Passaggio 3: proteggere e verificare

• Una volta livellato, serrare progressivamente i bulloni o i dadi di ancoraggio, alternando i lati opposti per evitare distorsioni.
• Misurare nuovamente il livello dopo il serraggio, poiché la tensione del bullone può causare lievi spostamenti.
• Se le letture deviano oltre la tolleranza, ripetere il processo di regolazione fine.

Allineamento dei rotoli

Con la base della macchina adeguatamente livellata, il passaggio cruciale successivo è allineare i rulli per garantire il parallelismo e la corretta spaziatura.

UN. Controllare l'allineamento del rullo superiore e inferiore

• Ruotare manualmente i rotoli finché non sono a contatto.
• Utilizzare uno spessimetro per misurare la distanza tra i rulli in diversi punti della larghezza.
• Qualsiasi variazione indica un disallineamento.
• Regolare di conseguenza gli alloggiamenti dei cuscinetti laterali o i supporti dei rulli per equalizzare gli spazi.

B. Verificare l'allineamento del rotolo laterale (per macchine a 4 rulli)

• I rulli laterali dovrebbero muoversi simmetricamente ed essere paralleli all'asse del rullo superiore.
• Utilizzare un comparatore montato sul rullo superiore per misurare l'eccentricità o la deviazione quando ciascun rullo laterale viene sollevato.
• Regolare il sistema di posizionamento idraulico o meccanico finché la deviazione non rientra nei limiti di tolleranza.

C. Controllare le linee centrali del rotolo

• Le linee centrali del rullo dovrebbero formare una linea diritta e parallela alla base della macchina.
• È possibile utilizzare strumenti di allineamento laser o fili tesi per verificare questo allineamento sull'intera lunghezza dei rotoli.
• Qualsiasi disallineamento angolare può causare risultati di laminazione conica o flessione non uniforme.

D. Testare la pressione di contatto del rullo

• Inserire una piastra di prova di spessore noto e applicare lentamente pressione.
• Verificare che entrambi i lati della piastra ricevano la stessa forza osservando il comportamento di flessione.
• Se un lato si piega maggiormente, riallineare gli alloggiamenti dei rulli o i cilindri idraulici.

Controllo degli impianti elettrici e idraulici

L'allineamento meccanico è solo una parte del processo; anche i componenti elettrici e idraulici influiscono sul posizionamento e sulla stabilità della macchina.

• Sincronizzazione del cilindro idraulico: Nelle calandre idrauliche entrambi i cilindri di sollevamento devono funzionare in perfetta sincronia. Una pressione non uniforme può inclinare i rulli durante il funzionamento.
• Finecorsa e sensori: Verificare che i sensori di limite e i dispositivi di fine corsa siano calibrati correttamente.
• Sistema di lubrificazione: Assicurarsi che i cuscinetti e le guide ricevano una lubrificazione uniforme per mantenere un movimento fluido durante i test di allineamento.
• Perdite idrauliche: Eventuali perdite o aria nel sistema possono causare pressioni di sollevamento e rotolamento sbilanciate.

Testare questi sistemi dopo l'allineamento meccanico garantisce che la macchina mantenga una geometria coerente sotto carico.

Verifica finale e prova di rotolamento

Dopo l'allineamento e il livellamento, eseguire un test di prova con rotolamento per confermare che l'installazione produca risultati uniformi.

UN. Arrotolare una piastra di prova

• Selezionare una piastra di spessore moderato (non alla capacità massima della macchina).
• Alimentarlo nei rotoli ed eseguire un ciclo parziale di prepiega e laminazione.
• Misurare il cilindro risultante per rotondità, consistenza del diametro e cucitura diritta.

B. Precisione di misurazione

• Usa un nastro o un calibro per misurare entrambe le estremità e diversi punti lungo la circonferenza del cilindro.
• Se è presente una deviazione superiore a 1–2 mm tra le estremità, ricontrollare l'allineamento del rotolo.
• Assicurati inoltre che la cucitura sia diritta e non a spirale, indice di un disallineamento angolare.

C. Documentare i risultati

• Registrare le letture del livello, i dati di allineamento dei rulli e le misurazioni dei test di prova.
• Conservare questa documentazione aiuta in futuri interventi di manutenzione, spostamento o risoluzione dei problemi.

Errori comuni di allineamento da evitare

1. Saltare i controlli della fondazione: Anche una piccola irregolarità nel pavimento può distorcere la cornice.
2. Stringere i bulloni di ancoraggio troppo presto: Livellare sempre bene prima di bloccare la macchina.
3. Ignorare l'usura del rullo: I rulli usurati possono fornire letture di allineamento errate. Ispezionare prima di regolare.
4. Pressione idraulica disuguale: Fa sì che un lato si sollevi o prema più forte dell'altro.
5. Utilizzo di strumenti di livellamento imprecisi: Il livello di un falegname standard non è sufficiente; sono richiesti livelli di precisione.
6. Trascurando gli effetti termici: I cambiamenti di temperatura possono alterare leggermente l'allineamento; consentire alla macchina di raggiungere le condizioni ambientali prima del controllo.

Pratiche di manutenzione per preservare l'allineamento

Dopo la configurazione iniziale, il mantenimento dell'allineamento e della planarità è una responsabilità continua.

• Ispezioni regolari: Controllare il livello della macchina ogni pochi mesi o dopo un uso intenso.
• Monitoraggio della fondazione: Cercare danni da assestamenti o vibrazioni.
• Lubrificazione e pulizia: Sporco o trucioli metallici possono compromettere la sede e l'equilibrio dei rulli.
• Misurazione dell'usura del rullo: Controllare periodicamente l'uniformità del diametro del rullo utilizzando micrometri.
• Controlli di calibrazione: Per i sistemi CNC o idraulici, verificare regolarmente la calibrazione del sensore.

La manutenzione preventiva garantisce che piccole deviazioni vengano corrette prima che influenzino la qualità della produzione.

Il ruolo della tecnologia moderna nell'allineamento

I progressi tecnologici hanno semplificato e migliorato l'allineamento dei macchinari per la laminazione delle lastre.

• Sistemi di livellamento laser offrono precisione a livello di micron e configurazione più rapida.
• Inclinometri digitali consentono la misurazione precisa degli angoli di inclinazione della macchina.
• Software di calibrazione CNC rileva e compensa automaticamente i leggeri disallineamenti dei rulli.
• Sistemi di monitoraggio delle vibrazioni aiutare a rilevare precocemente l’instabilità di base o lo squilibrio strutturale.

Per le applicazioni di laminazione di lastre ad alta precisione o su larga scala, l'integrazione di questi strumenti migliora significativamente la coerenza e riduce i tempi di fermo.

Conclusione

Allineare e livellare un laminatoio prima dell'uso non è solo una procedura di installazione una tantum: è un aspetto fondamentale del controllo di qualità. Una base ben livellata garantisce stabilità strutturale, mentre il corretto allineamento dei rulli garantisce risultati accurati e ripetibili.

Il processo prevede un'attenta preparazione, l'uso di strumenti di misurazione di precisione, la regolazione sistematica dei bulloni di livellamento e dei supporti dei rulli e test approfonditi con piastre campione. Trascurare questi passaggi può portare a prodotti difettosi, maggiore usura e riparazioni costose.

Investendo tempo e cura nella corretta configurazione, gli operatori possono massimizzare l'efficienza, prolungare la durata della macchina e garantire la produzione di lastre e cilindri laminati di qualità costantemente elevata. Nell'impegnativo campo della formatura dei metalli, la precisione inizia con una base livellata e allineata, e tale base inizia molto prima che la prima lamiera entri nei rulli.
