Laminatoio a 4 rulli: un'introduzione completa

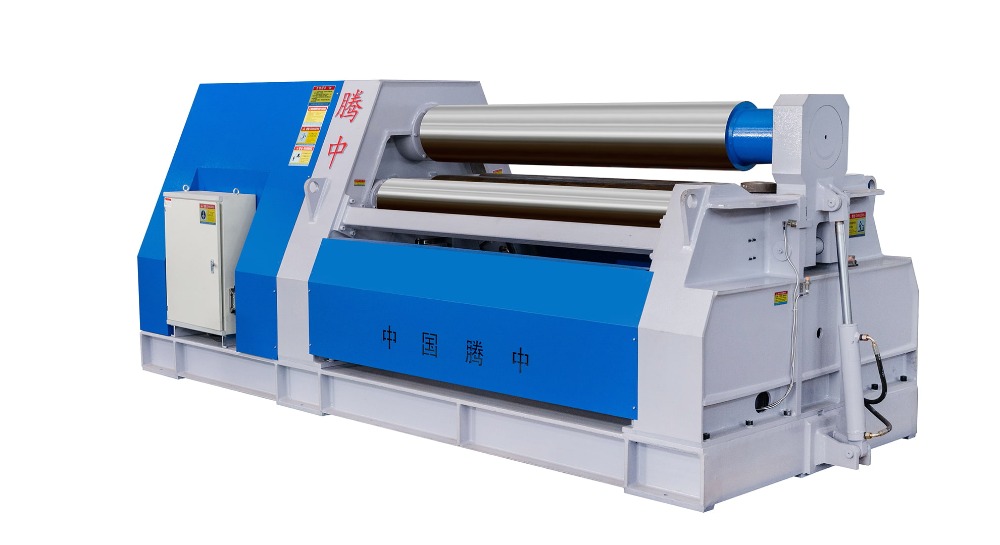

A Macchina per laminazione a 4 rulli , nota anche come piegatrice per piastre a quattro rulli, è uno strumento industriale specializzato progettato per piegare o arrotolare piastre metalliche in varie forme, principalmente forme cilindriche o coniche. Funziona sui principi fondamentali della deformazione dei materiali e della manipolazione meccanica, rendendolo una risorsa indispensabile in numerosi processi di produzione e fabbricazione.​

Struttura​

La macchina di laminazione a quattro rulli è composta principalmente dalle seguenti parti fondamentali:​

Cilindro di posizionamento idraulico: responsabile del controllo preciso del movimento e del posizionamento di determinati componenti, garantendo regolazioni accurate durante il processo di laminazione.​

Pannello di controllo: funge da interfaccia operatore e consente l'immissione di parametri quali spessore della lamiera, larghezza e raggio di piegatura desiderato. Inoltre, monitora e controlla il funzionamento complessivo della macchina.​

Rullo superiore: nella maggior parte dei casi, il rullo superiore è il rullo di trascinamento principale. Fornisce la forza primaria per guidare la piastra metallica attraverso la macchina. In alcuni modelli rimane fisso in posizione, mentre in altri può essere regolato verticalmente o orizzontalmente per operazioni di piegatura più complesse.​

Rulli laterali: sono i due rulli più piccoli situati su entrambi i lati della macchina. Svolgono un ruolo cruciale nell'applicare la pressione laterale alla piastra, consentendo la creazione di forme curve. I rulli laterali possono essere regolati in altezza e posizione per controllare la curvatura della piastra arrotolata.​

Rullo inferiore: i due rulli inferiori più grandi sostengono il peso della piastra metallica e lavorano in tandem con il rullo superiore per guidare la piastra attraverso la macchina. Contribuiscono inoltre all'allineamento iniziale della lamiera prima dell'inizio del processo di piegatura.​

Telaio della macchina: il robusto telaio fornisce il supporto strutturale per tutti i componenti della macchina di laminazione a quattro rulli. Solitamente è realizzato in acciaio ad alta resistenza per resistere alle forze generate durante il processo di laminazione.​

Principio di funzionamento

Preparazione: Prima di iniziare il processo di laminazione, l'operatore della macchina deve assicurarsi che la piastra metallica sia pulita, priva di detriti o contaminanti che potrebbero compromettere la qualità della piega. La piastra viene quindi correttamente allineata e posizionata tra i rulli inferiore e superiore. L'operatore imposta inoltre i parametri della macchina, come lo spessore della lamiera, la larghezza e il raggio di curvatura desiderato, secondo le specifiche del prodotto finale.​

Posizionamento iniziale: i rulli inferiori della macchina sono regolati per sostenere uniformemente il peso della lamiera. Questo supporto iniziale è fondamentale per garantire che la lamiera si muova agevolmente attraverso la macchina durante il processo di laminazione. I rulli superiori vengono sollevati nella posizione più alta, creando uno spazio sufficientemente ampio da consentire un facile inserimento della piastra metallica.​

Inserimento: la piastra metallica viene inserita con attenzione tra i rulli inferiore e superiore attraverso lo spazio di ingresso della macchina. L'operatore deve prestare la massima attenzione affinché la lastra sia centrata e perfettamente allineata ai rulli. Qualsiasi disallineamento in questa fase può provocare piegature non uniformi o difetti nel prodotto finale.​

Regolazione: una volta che la piastra è in posizione, l'operatore regola le posizioni dei rulli inferiore e superiore in modo che corrispondano al raggio di piegatura e alla curvatura desiderati. Questa regolazione è un passaggio fondamentale per ottenere il raggio di curvatura corretto senza causare sollecitazioni o deformazioni eccessive sulla piastra. Le regolazioni precise vengono spesso effettuate utilizzando il pannello di controllo, che consente la messa a punto delle posizioni del rullo.​

Piegatura: Con i rulli correttamente regolati, i sistemi idraulici o meccanici della macchina sono attivati. I rulli inferiori iniziano a ruotare, spingendo la piastra in avanti. Contemporaneamente, i rulli superiori esercitano una pressione verso il basso sulla piastra. Mentre la lamiera si muove attraverso i rulli, subisce una deformazione plastica, piegandosi gradualmente attorno ai rulli inferiori per assumere la forma curva desiderata.​

Piegatura progressiva: in molti casi, il processo di piegatura non viene completato in un unico passaggio. Mentre la lastra continua a muoversi attraverso i rulli, l'operatore potrebbe dover apportare ulteriori regolazioni alle posizioni dei rulli superiore e inferiore per ottenere l'esatta curvatura e forma richieste. Questo approccio di piegatura progressivo, che spesso prevede più passaggi, aiuta a garantire la precisione e a ridurre al minimo lo stress sulla lamiera, ottenendo un prodotto finale di qualità superiore.​

Uscita e rimozione: una volta che la lastra ha attraversato tutti i rulli e ha raggiunto la forma desiderata, esce dalla macchina dall'altra estremità. L'operatore rimuove con attenzione la lamiera piegata dalla macchina e il processo di laminazione è completo. La piastra rimossa è quindi pronta per ulteriori lavorazioni o assemblaggi, a seconda delle specifiche esigenze produttive.​

Procedure operative

Configurazione della macchina: prima di utilizzare la macchina arrotolatrice a quattro rulli, è essenziale assicurarsi che la macchina sia correttamente assemblata e calibrata. Ciò include il controllo dei sistemi idraulici o meccanici per eventuali perdite, malfunzionamenti o segni di usura. Anche i meccanismi di sicurezza, come i pulsanti e le protezioni di arresto di emergenza, dovrebbero essere ispezionati per garantire che siano funzionanti. Inoltre, è necessario verificare gli allineamenti dei rulli per garantire risultati di piegatura accurati.​

Preparazione della piastra: la piastra metallica da laminare deve essere pulita accuratamente per rimuovere sporco, ruggine o altri contaminanti. Dovrebbe anche essere controllato il corretto dimensionamento e eventuali difetti. Successivamente la lamiera viene posizionata correttamente per la piegatura, tenendo conto dell'orientamento desiderato e dell'allineamento con i rulli della macchina.​

Regolazione del rullo: in base al raggio di piegatura e alla curvatura desiderati, l'operatore regola le posizioni dei rulli inferiore e superiore. Questa regolazione può comportare l'uso di controlli manuali o l'affidamento al sistema controllato dal computer della macchina. L'operatore deve consultare il manuale o le linee guida della macchina per le procedure di regolazione specifiche, poiché modelli diversi potrebbero avere meccanismi di regolazione leggermente diversi.​

Inserimento della piastra: La piastra viene inserita con attenzione nella fessura di ingresso della macchina, assicurandosi che sia centrata e allineata come descritto nella sezione principio di funzionamento. Qualsiasi disallineamento in questa fase può portare a piegature irregolari o altri problemi di qualità.​

Processo di piegatura: i sistemi idraulici o meccanici della macchina vengono attivati per avviare il processo di piegatura. L'operatore monitora da vicino l'avanzamento della piegatura, osservando la lamiera mentre si muove attraverso i rulli. Durante questo processo, potrebbero essere necessarie regolazioni delle posizioni del rullo per ottenere la piegatura desiderata.​

Piegatura progressiva: se sono necessari più passaggi per ottenere la forma desiderata, l'operatore esegue questi passaggi, regolando la posizione dei rulli tra ogni passaggio. Questo approccio passo dopo passo consente un processo di piegatura più controllato e accurato.​

Uscita e rimozione: dopo che la lamiera è stata piegata nella forma desiderata, è possibile uscire dalla macchina. L'operatore rimuove con attenzione la lamiera piegata e la ispeziona per eventuali segni di difetti, come piegature irregolari, crepe o altre imperfezioni. Se necessario, la lastra può essere sottoposta a ulteriore lavorazione o rilaminata per correggere eventuali problemi.​

Manutenzione della macchina: una volta completato il processo di piegatura, è essenziale la manutenzione ordinaria della macchina. Ciò include la pulizia della macchina per rimuovere eventuali trucioli metallici o detriti che potrebbero essersi accumulati durante il processo di laminazione. Le parti mobili, come i rulli e i cilindri idraulici, devono essere lubrificate per ridurre l'attrito e l'usura. Eventuali segni di usura o danni, come cuscinetti usurati o tubi idraulici che perdono, devono essere risolti tempestivamente per garantire il corretto funzionamento continuo della macchina.​

Vantaggi​

Prelaminazione ridotta: in una macchina di laminazione a quattro rulli, il materiale viene pizzicato tra i due rulli centrali, il che riduce significativamente la necessità di una prelaminazione estesa. Ciò non solo fa risparmiare tempo ma migliora anche l'efficienza complessiva del processo di laminazione.​

Lavorazione a passaggio singolo: molte macchine di laminazione a quattro rulli sono in grado di eseguire più operazioni, tra cui squadratura, prelaminazione, laminazione e chiusura prelaminazione, il tutto in un unico passaggio. Questo processo ottimizzato semplifica il flusso di lavoro di produzione e aumenta la produttività.​

Alimentazione orizzontale della lastra: Grazie al supporto del rullo inferiore e del rullo laterale, la lastra può essere alimentata orizzontalmente nella macchina. Questo metodo di alimentazione orizzontale è più comodo e stabile, soprattutto per piatti più grandi e pesanti.​

Squadratura della piastra: La posizione del rullo laterale consente una facile squadratura della piastra. Ciò garantisce che la lamiera sia correttamente allineata prima dell'inizio del processo di laminazione, con conseguenti risultati di piegatura più accurati e coerenti.​

Ingombro ridotto della macchina: poiché la squadratura e la rullatura spesso possono essere eseguite in un unico passaggio, lo spazio richiesto attorno alla macchina è ridotto. Ciò è particolarmente vantaggioso negli impianti di produzione in cui lo spazio può essere limitato.​

Elevata precisione e rotondità: le macchine di laminazione a quattro rulli, in particolare quelle con sistemi di controllo avanzati, possono raggiungere elevati livelli di precisione e rotondità nei prodotti laminati. Ciò li rende ideali per applicazioni in cui sono richieste tolleranze strette, come nei settori aerospaziale e automobilistico.​

Versatilità: queste macchine sono in grado di gestire un'ampia gamma di spessori, larghezze e materiali di lamiera, il che le rende estremamente versatili. Possono essere utilizzati per laminare varie forme, inclusi cilindri, coni e archi, per soddisfare le diverse esigenze dei diversi processi di produzione.​

Caratteristiche automatiche: alcune moderne macchine di laminazione a quattro rulli sono dotate di funzioni di allineamento e bloccaggio automatici. Queste caratteristiche garantiscono che la piastra rimanga in posizione durante il processo di laminazione, impedendole di scivolare o sgocciolare, migliorando ulteriormente la qualità del prodotto finito.​

Caratteristiche di sicurezza: molte macchine di laminazione a quattro rulli sono progettate con caratteristiche di sicurezza come funzioni anti-sovraccarico e di protezione idraulica. Queste caratteristiche aiutano a proteggere la macchina da danni dovuti a carichi eccessivi e salvaguardano anche l'operatore da potenziali incidenti.​

Diametro bobina piccolo: le piegatrici a quattro rulli sono in grado di rullare cilindri con diametri relativamente piccoli. In alcuni casi, possono rullare cilindri di diametro inferiore a 1,1 volte il diametro del rullo superiore, il che garantisce una maggiore flessibilità nella produzione di componenti di piccolo diametro.​

Applicazioni​

La macchina di laminazione a quattro rulli trova ampie applicazioni in un'ampia gamma di settori:​

Produzione di recipienti a pressione: Nella produzione di recipienti a pressione, come caldaie e serbatoi di stoccaggio, vengono utilizzate macchine di laminazione a quattro rulli per formare le sezioni cilindriche e coniche dei recipienti. L'elevata precisione e la capacità di gestire lamiere spesse li rendono particolarmente adatti per questa applicazione critica.​

Fabbricazione di strutture in acciaio: per la fabbricazione di strutture in acciaio, come quelle utilizzate in edifici, ponti e strutture industriali, vengono utilizzate macchine di laminazione a quattro rulli per piegare e modellare piastre di acciaio in vari componenti. La versatilità di queste macchine consente la realizzazione delle forme complesse richieste nelle moderne strutture in acciaio.​

Industria automobilistica: nel settore automobilistico, le macchine rullatrici a quattro rulli vengono utilizzate per produrre parti come tubi di scarico, serbatoi di carburante e pannelli della carrozzeria. La capacità di ottenere un'elevata precisione e una qualità costante è fondamentale nella produzione automobilistica.​

Aerospaziale e aeronautica: le industrie aerospaziale e aeronautica richiedono componenti con tolleranze estremamente strette. Le macchine di laminazione a quattro rulli vengono utilizzate per produrre parti come sezioni della fusoliera degli aerei, componenti del motore e strutture delle ali. Le capacità di alta precisione di queste macchine sono essenziali per soddisfare i severi requisiti di qualità dell'industria aerospaziale.​

Trasporto ferroviario: nella produzione di treni e vagoni della metropolitana, vengono utilizzate macchine di laminazione a quattro rulli per formare le scocche e altri componenti strutturali. La capacità di gestire una produzione su larga scala e di mantenere un’elevata qualità è importante in questo settore.​

Produzione di ascensori: Per la produzione di cabine e vani per ascensori, vengono utilizzate macchine di laminazione a quattro rulli per piegare e modellare le piastre metalliche. Le precise capacità di piegatura garantiscono un corretto adattamento e un funzionamento regolare dei componenti dell'ascensore.​

Ingegneria dei ponti: nella costruzione dei ponti, vengono utilizzate macchine di laminazione a quattro rulli per fabbricare i componenti curvi e rastremati della struttura del ponte. La capacità di lavorare con piastre di grandi dimensioni e di ottenere piegature precise è vitale per garantire l'integrità strutturale del ponte.​

Stadio e progettazione architettonica: nella costruzione di stadi e altre strutture architettoniche uniche, vengono utilizzate macchine di laminazione a quattro rulli per creare elementi metallici curvi e sagomati che conferiscono a questi edifici il loro caratteristico 外观. La versatilità delle macchine consente agli architetti di realizzare i loro progetti creativi.​

Produzione generale: le macchine di laminazione a quattro rulli sono ampiamente utilizzate anche nei processi di produzione generale, come la produzione di mobili metallici, attrezzature industriali e macchine agricole. Possono essere utilizzati per creare una varietà di componenti curvi e sagomati per questi prodotti.​

In conclusione, la macchina di laminazione a 4 rulli è uno strumento industriale altamente versatile ed efficiente che svolge un ruolo cruciale in numerosi processi di produzione e fabbricazione. La sua struttura unica, il suo principio di funzionamento e i suoi vantaggi lo rendono una risorsa essenziale nei settori in cui sono richieste precisione, efficienza e versatilità.
